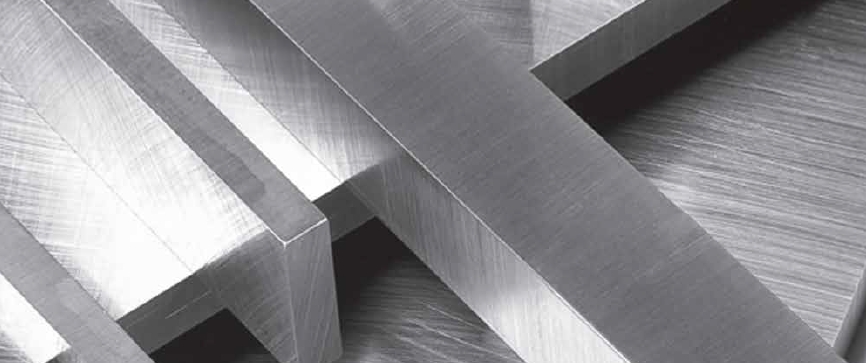

Z40C13 Plats préusinés - Werkstoff 1.2083
Largeur | Epaisseur | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | 8.4 | 10.4 | 12.4 | 15.4 | 20.4 | 25.4 | 30.4 | 40.4 | 50.4 | 60.4 | 70.4 | 80.4 | 100.4 | |
20.4 | ✔ | ✔ | ✔ | ✔ | ||||||||||
25.4 | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
30.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||||
40.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||
50.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
60.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
70.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
80.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
90.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
100.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
120.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
130.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
140.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
150.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
200.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
250.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||
300.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||||
mm | 8.4 | 10.4 | 12.4 | 15.4 | 20.4 | 25.4 | 30.4 | 40.4 | 50.4 | 60.4 | 70.4 | 80.4 | 100.4 |
Largeur | Epaisseur | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | 8.4 | 10.4 | 15.4 | 16.4 | 20.4 | 22.4 | 25.4 | 30.4 | 32.4 | 40.4 | 50.4 | 60.4 | 70.4 | 80.4 | 100.4 | |
20.4 | ✔ | ✔ | ✔ | ✔ | ||||||||||||
25.4 | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||||
30.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
32.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||||
40.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||
50.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
60.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
70.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
80.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||
90.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
100.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
120.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
140.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
150.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
160.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||||||
200.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
250.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||||||
300.4 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||||
mm | 8.4 | 10.4 | 15.4 | 16.4 | 20.4 | 22.4 | 25.4 | 30.4 | 32.4 | 40.4 | 50.4 | 60.4 | 70.4 | 80.4 | 100.4 |
Longueur | Carrés pré-usinés | ||||||||
---|---|---|---|---|---|---|---|---|---|
mm | 15.4 | 20.4 | 25.4 | 40.4 | 50.4 | 60.4 | 70.4 | 80.4 | 100.4 |
500 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
1030 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
Haute résistance à la corrosion et aptitude au polissage.
Etat à la livraison : recuit, avec une résistance d’environ 80 Kg/mm²
EMPLOIS
Acier pour moules matières plastiques corrosives, et toutes pièces mécaniques résistantes à la corrosion.
TOLÉRANCES
- Epaisseur - 0 + 0,2 mm
- Largeur - 0 + 0,4 mm
- Longueur - 0 + 30 mm
TRAITEMENT THERMIQUE
- Trempe : 1000 à 1050°C
- Milieu de trempe : eau / huile

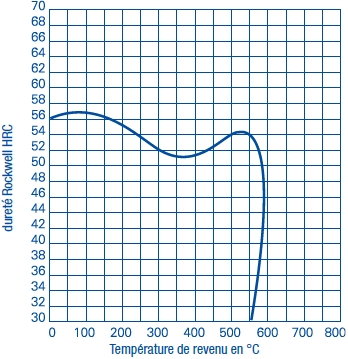

Diagramme de revenu
Nuances | Composition | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Euro norme | Norme AFNOR | Werkstoff | C | Si | Mn | CR | MO | NI | V | W | S |
X40Cr13 | Z 40 C 13 | 1.2083 | 0.4 | 0.4 | 0.3 | 13.5 | 0.03 |
