30CMNV5 Plats préusinés (prétraité 140kgs/mm²) (toolox44)

Pré-usiné longueur 1000 mm
Carrés Pré-usinés
Pré-usiné longueur 500 mm

Largeur	Epaisseur
mm	4.2	5.2	6.2	8.2	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4	60.4
20.3	✔	✔	✔	✔	✔	✔	✔
25.3	✔	✔	✔	✔	✔	✔	✔	✔
30.3	✔	✔	✔	✔	✔	✔	✔	✔	✔
40.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
70.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100.3	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
120.3							✔	✔	✔	✔	✔
150.3				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
200.3				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250.3				✔	✔	✔	✔	✔	✔	✔	✔	✔
300.3				✔	✔	✔	✔	✔	✔	✔	✔	✔
400.3							✔	✔	✔	✔	✔	✔
500.3				✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	4.2	5.2	6.2	8.2	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4	60.4

Longueur	Carrés
mm	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4	60.4
1000	✔	✔	✔	✔	✔	✔	✔	✔	✔

Largeur	Epaisseur
mm	12.4	15.4	20.4	25.4	30.4
53	✔	✔	✔
63	✔	✔	✔	✔
83	✔	✔	✔	✔
103	✔	✔	✔	✔
123		✔	✔	✔	✔
153	✔	✔	✔	✔	✔
203	✔	✔	✔	✔	✔
253	✔	✔	✔
505	✔		✔
mm	12.4	15.4	20.4	25.4	30.4

Traité 140 Kg/mm².

Etat à la livraison : trempé et revenu à environ 1250 n/mm² apte au polissage et grenage chimique

EMPLOIS

Acier pour moules matières plastiques, composants pour la construction en mécanique générale et la réalisation d’outils.

TOLÉRANCES

Epaisseur - 0 + 0,2 mm
Largeur + - 2 mm
Longueur + - 2 mm

TRAITEMENT THERMIQUE

Trempe : 830 à 880°C à l’huile

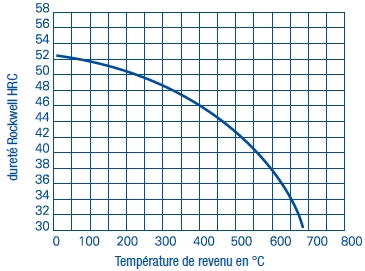

Diagramme de revenu

Graphe

Nuances			Composition
Euro norme	Norme AFNOR	Werkstoff	C	Si	Mn	CR	MO	NI	V	W	S
30CrMoNiV5.1.1	30 CMNV 5		0.31	0.6	0.3	1.35	0.8	0.7	0.14

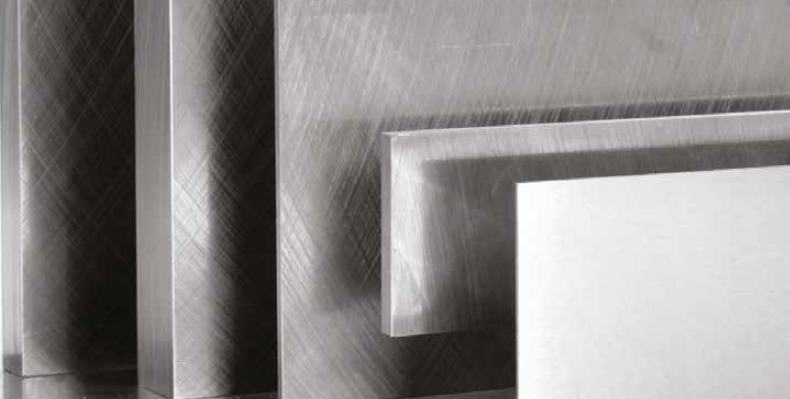

Image représentant la nuance
